Khadas VIM4
#1


Изглед отгоре:
[Изображение: %E8%B5%84%E6%BA%90%201.png]

Изглед отдолу:
[Изображение: %E8%B5%84%E6%BA%90%2010.png]

Ключови възможности:
  • HDMI input & digital microphones for smart display & video conferencing applications
  • Mali G52MP8(8EE) 800Mhz GPU, supports 4K UI, H.264 and H.265 encoding at 4K 50fps
  • x4 display interfaces: HDMI, MIPI-DSI, V-by-One & eDP
  • 8GB LPDDR4X 2016MHz, 64bit RAM for memory intensive software applications
  • AP6275S Wi-Fi 6 module with 802.11a/b/g/n/ac/ax, 2X2 MIMO and RSDB
  • OOWOW (бившата Krescue) embedded service, for online OS delivery, device maintenance and more!

Всички Параметри/Пълна Техническа спецификация > Проверете ТУК.

Спецификация:

Model Khadas VIM4
SoC Amlogic A311D2 2.2GHz Quad core ARM Cortex-A73 and 2.0GHz Quad core Cortex-A53 CPU ARM Mali-G52 MP8(8EE) GPU up to 800MHz 8K 24fps decoder & low latency 4K H.264/H2.65 50fps encoder Support multi-video decoder up to 4Kx2K@60fps+1x1080P@60fps HDR10, HDR10+, HLG and PRIME HDR video processing TrustZone based security for DRM video streaming
Coprocessor [1] STM32G031K6
SPI Flash 32MB
RAM 8GB LPDDR4X 2016MHz, 64bit
EMMC 5.1 32GB
Wi-Fi AP6275S Wi-Fi 6 Module 802.11a/b/g/n/ac/ax, 2T2R MIMO with RSDB [2]
Bluetooth Bluetooth 5.1
LAN 10/100/1000M
WOL [3] Wake on Lan
TF Card Molex Slot, Spec Version 2.x/3.x/4.x(SDSC/SDHC/SDXC)
USB HOST x2 (1500mA & 1300mA Load)
USB Type-C USB2.0 OTG & USB PD
VIN Connector System Power Input
Wide Input Voltage Range from 9V to 20V
HDMI Output Type-A Female HDMI2.1, up to 4K2K HDR Video, Dynamic HDR, CEC and HDCP 1.4/2.3
HDMI Input Micro HDMI, up to 4Kp60
DMIC Stereo Digital Microphones
V-by-One 8 lanes Interface, Resolution up to 4096*2160 30 Pin 0.5mm Pitch FPC Connector
Touch Display MIPI-DSI and eDP Combo Interface 4 lanes MIPI-DSI Interface, Resolution up to 1920*1200 or 4 lanes eDP Interface, Resolution up to 2560*1600 I2C and GPIO Signals for Touch Panel 40 Pin 0.5mm Pitch FPC Connector
Camera Interface: 4 lanes MIPI-CSI x2 Supports Dual Cameras Up to 16 MP ISP 30 Pin & 20 Pin 0.5mm Pitch FPC Connectors
Sensor KXTJ3-1057 Tri-axis Digital Accelerometer
M.2 Socket PCIe 2.0 (1 lane) M.2 2280 NVMe SSD Supported USB 2.0, I2S, I2C, GPIO, MCU-I/O
RTC Battery Header 0.8mm Pitch Header
Cooling Fan Header 4-Pins 0.8mm Pitch Header, with PWM Speed Control
LEDs White LED x1, Red LED x1
40-Pins Header(2.54mm) CPU: USB, I2C, I2S, SPDIF, UART, PWM, ADC, GPIO MCU: SWCLK, SWDIO
Buttons x3 (Power / Func / Reset)
XPWR Pads For External Power Button
Mounting Holes Size M2 x 4
Board Dimensions 82.0 x 58.0 x 11.5 mm
Board Weight 31g
Bootloader U-Boot
Linux Kernel Linux 5.4
Linux Distros Ubuntu 22.04
Android Android 11
Khadas Only Khadas TST [4] Khadas KBI OOWOW [5] Fenix [6]
Compliances CE, FCC, TELEC (Japan), RoHS

[1] MCU: Power management, and boot media (SPI Flash/eMMC) setup.
[2] RSDB: Real Simultaneous Dual Band, which lets VIM4 and other devices transmit and receive data over two bands at the same time.
[3] WOL: Power on or wake up VIM4 remotely over LAN using an app or webpage.
[4] Khadas TST: Developers can enter upgrade mode easily. Press the function key 3 times within 2 seconds, works even if the boot loader is damaged.
[5] OOWOW: A standalone embedded service for seamless online OS delivery, device maintenance, and much more!
[6] Fenix Script: One-click script for building Linux Distributions.
[7] The current version of VIM4 does not include an NPU, future refreshed versions may include an NPU.

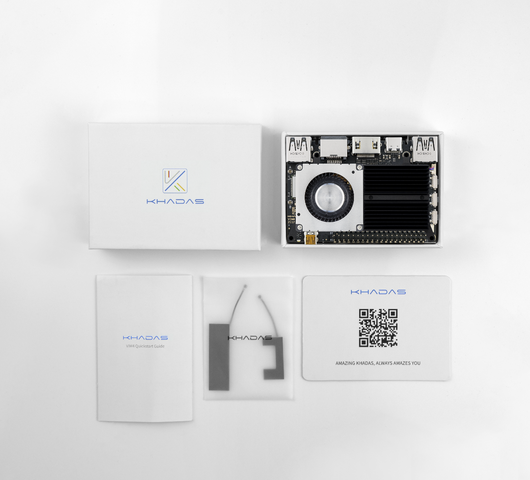

Какво има в кутията (за варианта Active Cooling Kit):
[Изображение: 8cab1f_8417adeca29b48d9a3a039b29fcdb2a1~mv2.png]
  • VIM4 Single Board Computer (x1)
  • New VIM Heatsink (x1)
  • 3705 Cooling Fan (x1)
  • Wi-Fi & BT Antennas (x2)
  • User Manual (x1)
  • Quickstart Guide (x1)

Поддържани аксесоари:
  • TS050 Touchscreen
  • Khadas Tone Board
  • USB-C 30W Adapter (White)>изберете подходящо захранване (поне 30W) charger с поддръжка на P.D. технология на зареждане. (Q.C. не се използва от устройството).
  • USB-C Cable (White, Male to male)
  • USB 10W Adapter (Black, light workloads only)
  • USB-C Cable (Grey 2.0 to Type-C)
  • HDMI Cable (19-Pin)
  • 4G Module (19-Pin)
  • 5G Module (Coming soon)
  • M2X WWAN (Coming soon)
  • VBO LCD Module (Coming soon)
  • DIY Case2 кутия (Coming soon)>сегашната за VIM3 също става, но трудно се наместват антените за WiFi




Това е нов модел SBC (едноплатков компютър), произвеждан от Khadas. ДА, при цена на пълния комплект с кабели, кутия, зарядно и дистанционно над 400лв ( VIM4 Active Cooling Kit: $239.9, а за Early Bird: $219.9 или VIM4 Bareboard: $219.9, а за Early Bird: $199.9 ) определено е по-скъп вариант от всеки друг TV Box и повечето други SBC. В сравнение с най-евтиния SBC (Raspberry Pi) е трудно да се прави сравнение в производителността. Raspberry Pi поначало е проектиран с крайната цел да е евтин и на второ място, да работи...но, на цената на много компромиси. От другата страна се нарежда Khadas, чиито продукти са създадени да изпъкват като едни от най-добрите, без да се обръща толкова внимание на цената. Ако сравним процесора A311D2 със s922x на същия производител (Amlogic), A311D2 води с 25% по-висока производителност, както и поддръжка на хардуерно декодиране на AV1 (каквото имахме до момента само в заключения s905x4). Това е напълно достатъчно за гледане на видео в 4K резолюция в какъвто и да е формат или кодек. Ако решите да гледате в 8K обаче, процесора е способен да го декодира (ако няма по-висок framerate от 30 кадъра/секунда), но не може да го изведе през HDMI изхода, освен ако го downscale-не към по-ниска резолюция. Ако още от сега си търсите ARM система поддържаща 8K, по-добре се насочете към платка със SoC RK3588. A311D2 идва отключен (предвид целевото му предназначение за компютърни системи) в горепосочената конфигурация, спокойно може да инсталирате LibreELEC, CoreELEC, Ubuntu LTS, Manjaro, Armbian, както и Android. Няма да се борите със заключени bootloader-и, начини да придобиете root права, че да заобиколите фабрично сложен Android от производителя... Това е Single Board Computer и като такъв си идва без операционна система, готов да му инсталирате какъвто Linux ви дотрябва за вашите проекти. За целта може да използвате вътрешната eMMC памет или да използвате външна мемори карта или M.2 2280 NVMe SSD. Относно аудио поддръжката се споменава за HiFi 5 audio DSP със Neural Network Extensions за аудио/видео обработка. Закупувайки продукта, ще получите една малка дънна платка с вграден процесор, RAM памет и вътрешна памет. Всички останали компоненти, може да си закупите поотделно заедно с платката или впоследствие за да си досглобите т.нар. bearbone конфигурация.

[Изображение: a44a24917e804455caeee7e4a8d1e4f6e0760258.jpeg]

Препоръчвам на бъдещите купувачи на хардуер, който да използват за своите Коди инсталации. Това не е TV Box, който след няколко години ще го зарежат, заради липсата на драйвери за най-новото Linux ядро и да се налага да купувате ново устройство, да си прехвърляте addon-ите, настройките, всичко... (Ще се произвежда и поддържа поне 5 години от производителя.) Това е едноплатков компютър, който идва отключен от производителя, за вашите лични проекти. Може да му купите фабрична кутия в желания цвят или да си направите собствена. Ако искате фабричното дистанционно, закупете и него или използвайте стандартно дистанционно/въздушна мишка с USB приемник за Android устройства. VIM4 поддържа същите аксесоари като VIM3.

/Това не е търговска реклама. Това е ревю на база проведени benchmark тестове, мнения на други потребители и информация от производителя./
[Изображение: notrobosmall.jpg]
Отговори
#2
Пускат го в продажба на 10.05.2022г. Тогава ще са ясни финалните промени в спецификацията и цената.
[Изображение: notrobosmall.jpg]
Отговори
#3
Много благодаря за направеното review и може да не е реклама ама определено ме подтикна да си купя 1 пълен комплект с дистанционно, кутия и т.н. Определено е нещо на което ще му се радвам и ще мога да използвам за private projects - не свързани с Kodi ама пък и на add-on_ите мога да почна да обръщам повече внимание.

Поздрави!
Отговори
#4
И аз съм решил да взема. Надявам се да оправдае очакванията ми. Вече е в продажба. Актуализирах ревюто с точната спецификация и цената на продукта. Още веднъж да уточня, за повечето хора ще е в пъти по-лесно да си вземат един miniPC Intel базиран от "Алито" или другаде и да му сложат Windows или LibreELEC, да включат приемника на дистанционното и сте готови за Коди. Ако обаче ви харесва да си го сглобите сами и повечко да експериментирате, ARM базираните SBC са по-подходящи за вас.
[Изображение: notrobosmall.jpg]
Отговори
#5
Поддръжката на Amlogic A311D2 в CoreELEC ще отнеме време (работи се по това) и се очаква в комплект с CoreELEC 20 (Kodi Nexus). Тези имиджи, ще са подходящи и за Android TV Box-ове, базирани на същия чип, например Beelink GT King II T7.
[Изображение: notrobosmall.jpg]
Отговори
#6
Ако все още се интересувате, VIM4 работи с CoreELEC много по-бързо отколкото с едно Ubuntu да речем и значително по-бързо от всеки един компютър, на който съм слагал Коди през живота си. Менютата в графичния интерфейс зареждат моментално, сканирането на филми и музика към Коди библиотеката отнема кратко време, а не десетки минути (както е при по-слабите устройства)... Естествено, все още се работи по софтуерната поддръжка (в момента е в ранна "бета", като стадий на развитие, дори "алфа"). Самият CoreELEC при мен зарежда 5-пъти по-бързо от телевизора ми (с Android TV система). Доволен съм от устройството и определено си заслужаваше чакането да доизкусурят софтуера до използваемо ниво. Спокойно възпроизвежда 4K HDR10 и HLG съдържание (това съм тествал), но за Dolby Vision не бих таял надежда (освен ако го ползвате с Android инсталация в eMMC). При ваш интерес, мога да споделя и други впечатления, ако имате въпроси!?
[Изображение: notrobosmall.jpg]
Отговори
#7
Имам къстъм разработка с Vim3 Pro (за съжаление подизпълнители) който играе ролята на енкодер, motion detection и AI. Много доволни разработчиците, осново заради NPU мощността. Ще се поинтересувам за Vim4 дали могат да доставят и ако има време ще си поиграя, щом *ELEC са поработили върху BSP-то.
Отговори
#8
Имаш предвид, че работиш върху нещо като Google Vision Kit ? Интересно ми е, би ли могло да се обучи такава система да разпознава лицата на служителите и да ги поздравява с глас поименно когато влизат в офиса, а непознатите да ги кани да изчакат да бъдат обслужени Big Grin Би било много интересно и стряскащо също (за крадците например, да им се каже "Моля изчакайте да бъдете обслужени. Може да си вземете безплатно кафе от машината.").

Откакто излезе чипа A311D2, се появиха естествено още по-добри от него, като например Rockchip RK3588 и Amlogic S928X, но те са вече в категорията 8K видео обработка... А при нас все още 4K телевизиите и стрийминг услугите (с действително 4K съдържание) са рядкост.
[Изображение: notrobosmall.jpg]
Отговори
#9
(23-10-2022, 17:05)Majide написа:
Имаш предвид, че работиш върху нещо като Google Vision Kit ? Интересно ми е, би ли могло да се обучи такава система да разпознава лицата на служителите и да ги поздравява с глас поименно когато влизат в офиса, а непознатите да ги кани да изчакат да бъдат обслужени Big Grin Би било много интересно и стряскащо също (за крадците например, да им се каже "Моля изчакайте да бъдете обслужени. Може да си вземете безплатно кафе от машината.").

Откакто излезе чипа A311D2, се появиха естествено още по-добри от него, като например Rockchip RK3588 и Amlogic S928X, но те са вече в категорията 8K видео обработка... А при нас все още 4K телевизиите и стрийминг услугите (с действително 4K съдържание) са рядкост.


Не точно, AI-то с помощта на ML разпознава хора, автомобили, пресява фалшиви аларми като движения на листа, храсти, животни, детектва влизания в зони, loitering (не знам как да го преведа), пътища на движения. NPU-то е доста мощно.

Но ти спокойно можеш да си експериментираш Smile
